専用子機
SLAW-WPSAG01
専用子機
子機
防水
様々なセンサーの組み合わせで利用できる汎用子機です。
太陽電池+バッテリーを使った稼働が可能です。

※太陽電池およびバッテリーは付属しません。
仕様
型番SLAW-WPSAG01
電源DC12V(10-15V)
外形寸法210×210×130 (mm) ※アンテナ・コネクタ除く
重量約1kg
通信距離見通し500m
入力端子(内部) SDI-12(3.5mm3極ジャック or 端子台):6ch *1
I2C(3.5mm4極ジャック):4ch *2
シリアル(RS485,UART(3.3V/5V)):1ch *3
アナログ入力:2ch *3
入力ポート(ケース下面)XS2防水コネクタ:3ch(アナログ入力/シリアル用)
防水ケーブルグランド(適合電線径φ3〜4mm):1個(穴数4)
防水ケーブルグランド(適合電線径φ4~8mm):6個
*1 SDI-12の信号電圧は3.3Vと5Vを切替可能です。(6ch全てに影響します。)
*2 同型のセンサーは2つまで接続可能です。
*3 アナログ入力2chとシリアル1chはそれぞれ注文時に指定したセンサー専用のポートになります。接続するセンサーを変更したい場合はファームウェア更新サービス(有料)で承ります。
接続可能なセンサー
TDT 土壌水分センサー(SDI-12)
TDR 土壌水分センサー(SDI-12)
5TE 土壌水分・土壌温度・土壌ECセンサー(SDI-12)
TEROS 12 土壌水分・土壌温度・土壌ECセンサー(SDI-12)
WD5 土壌水分・土壌温度・土壌ECセンサー(SDI-12)
WD5A 土壌水分・土壌温度・加速度センサー(SDI-12)
ES-2 ECセンサー(SDI-12)
ATMOS 22 風速風向計(SDI-12)
温湿度センサー(I2C)

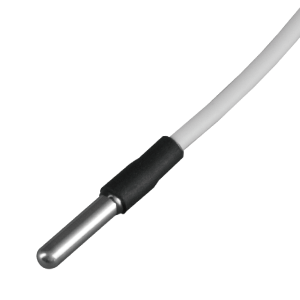

水温/地温センサー(I2C)
気圧センサー(I2C)
地下水位計(アナログ出力)
ACM型腐食センサー(シリアル)
水位計
その他センサーの接続に関するご要望・お問い合わせはスマートロジック株式会社まで
オプション
子機用ACアダプタ
子機用電源ケーブル(先バラ)
